Práctica 03 Instalar GNS3 y hacer PING al 8.8.8.8

Material necesario

• Video instalación GNS3 windows 10 64bit
• descargar
• Descargar GNS3-2.1.21-all-in-one-regular.exe
• Descargar c7200-advipservicesk9-mz.152-4.S7.bin
• Descargar c3640-ik9o3s-mz124-13.bin

Descripción de la práctica

Instalar GNS3. Añadir como imagenes c7200 y c3640

Esquema a montar y configurar:

Añadir un switch no gestionable y un pc.

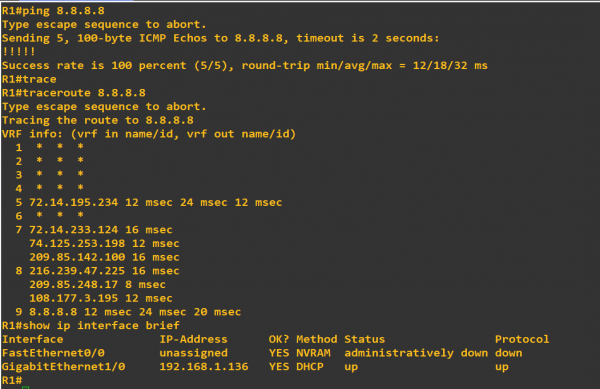

Configurar el montaje para que desde el pc podamos hacer ping 8.8.8.8 y funcione.

Cuando funcione enseñársela al profesor.

Comandos de utilidad.

R# (conectado por cable)

configure terminal
interface g1/0
ip address dhcp
no shutdown
exit
ip domain lookup
ip name-server 8.8.8.8
exit
show ip interface brief

R# (conectado por wifi)

configure terminal
interface g1/0
ip address dhcp
no shutdown
mac-address XX-XX-XX-XX-XX-XX ( vuestra MAC de vuestra tarjeta de red inalambrica)
exit
ip domain lookup
ip name-server 8.8.8.8
exit
show ip interface brief

Método de entrega

Subirlo a la carpeta que os he compartido en drive.

Archivos: (Comprimido con 7z)

Archivo pdf con la práctica detallada. O sea, lo que pide con imagenes y el resultado con sus tablas.

Nombre p03.7z

Nombre p03.pdf
