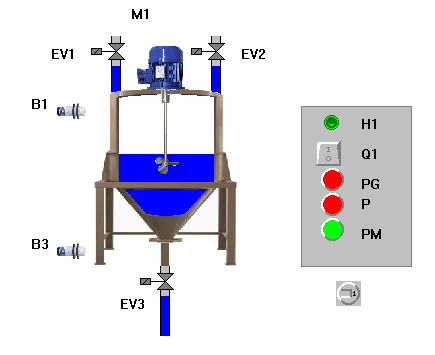

Tenemos un tanque para mezclar 2 líquidos, y hay 3 opciones de mezcla. La primera lo llena al 50% de cada líquido, la segunda llena 2/3 del líquido 1 y 1/3 del líquido 2; y la tercera opción llena 2/3 del líquido 2 y 1/3 del líquido 1.

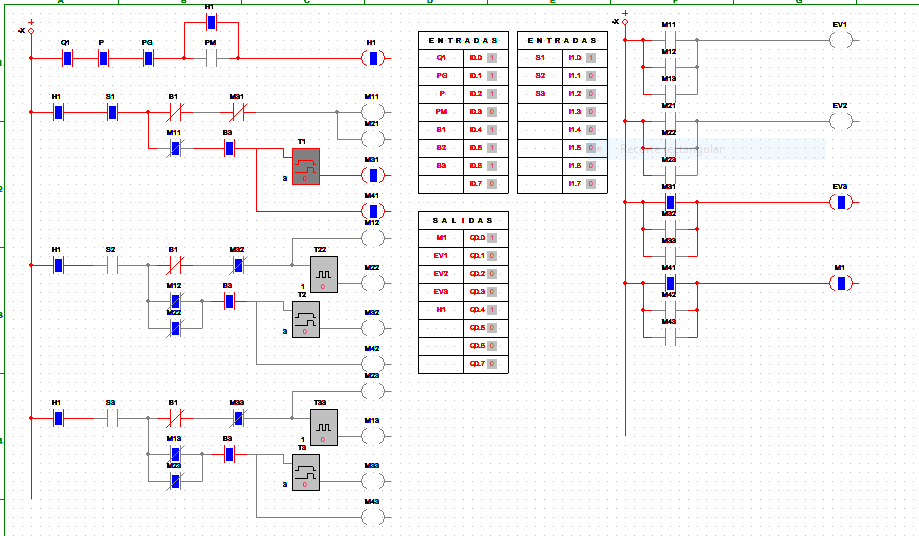

Lo que ocurre es que al llenarse se abren 2 válvulas (líquido 1 y 2). Cuando el tanque esta casi lleno se activa el sensor B1 que cierra las válvulas de los líquidos y se activa el motor de mezcla. Pasado un tiempo se abre la válvula de vaciado, con el motor todavía activo, y cuando el nivel del líquido alcanza el sensor B3 se apaga el motor y se cierra la válvula de vaciado; y se inicia el ciclo de nuevo.Descargar CADE-SIMU Tecla derecha Guardar enlace como
