Plano instalación de las antenas radioenlaces

Autor: Ängel Gonzáles Olivas - José Luis Heras Jiménez

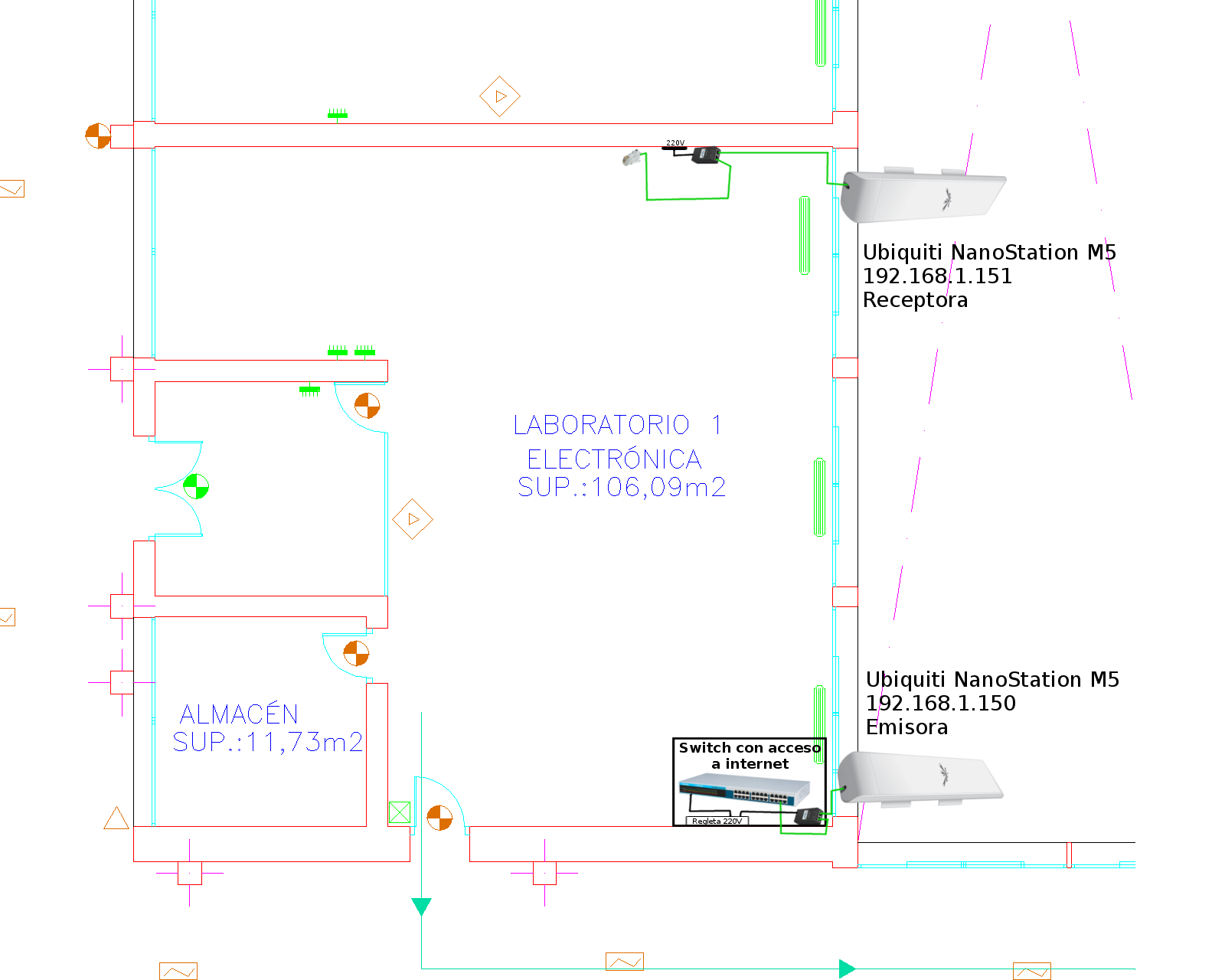

A continuación podemos ver el esquema del cableado instalación ips de cada antena. En el primer plano podemos ver el radioenlace hecho entre las dos antenas que hay en la ventana de la clase lab5. En la segunda imagen podemos ver la instalación de la antena que emite desde el tejado de la clase hasta la antena que hay encima de la sala de los profesores y hasta otra antena tambien cercana a la emisora también en el tejado de la clase.

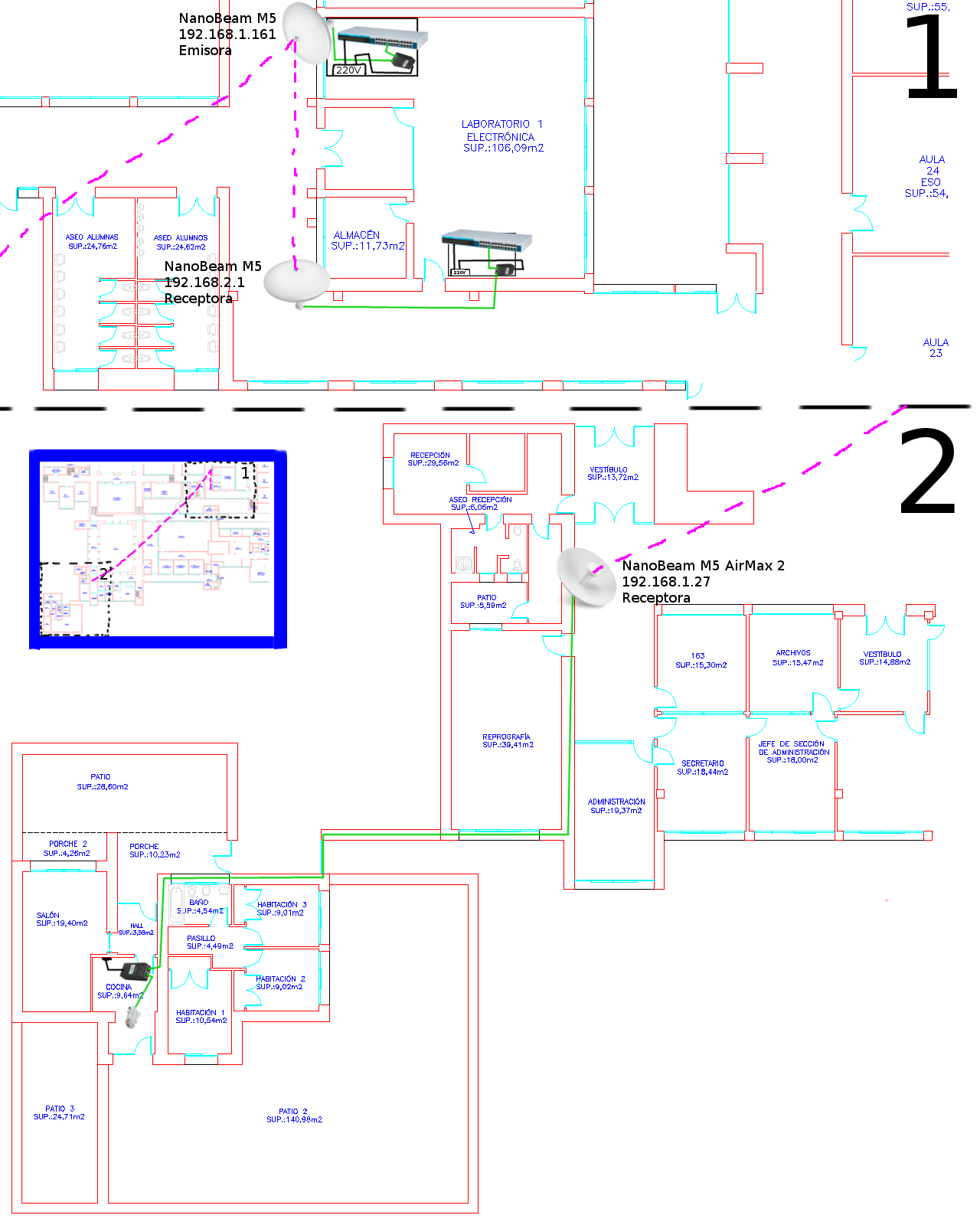

A continuación, el segundo plano.
